计划安装斜角减角器: 将轴的需求转化为实用的传动布局

斜角减小器常常出现在电机无法直接位于驱动轴后方的机器设计中. 旋转动力通道可以形成通道, 缩短组件长度或创建一个绕过拐角的机构. 但是, 选择合适的住房只是开始.

对机械设计师/OEM工程师来说，关键在于规范两者之间的关系, 出去, 速度与载荷. 本指南将解释如何与明艺T解决这些关系, 在周围机器布局发生变化之前，K和B产品系列作为参考.

确定机器是否需要减速或改变方向.

一对斜齿轮用于传递两根轴之间的运动, 其轴线相互交集，通常为直角. 比值决定了驱动轴是否具有相同的转速. 仅仅是直角构型并不能决定它会被减少多少.

明艺的 T系列螺旋斜齿轮减小器 名单比例包括1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 以及5:1. A 1:1个配置保持与标准配置相同的速度, 但方向变了. 如果机器已经以上游驱动的速度驱动，这可能具有相关性.

确保设计不要求所有需求都经过单向变换单元，以实现更低的最终输出速度, 额外的减量阶段就足够了. 在选择家族代码或订购代码前，确定每个连接所需的速度.

在讨论旋转之前，务必给所有杆身命名.

在布局图上识别输入轴和输出轴，以及每个轴的视角. 当人们谈论顺时针和逆时针方向时, 由于观察轴的相对端或对应机器的不同侧面，可能会变得不清晰.

指示物理运动位置, 竖井突出部及未使用的连接处. 不要假设如果一个配置有多个可达的轴端, 这些输出是独立的，且评级相同. 请与供应商讨论以下内容: 允许的传动轴, 支持的安排, 以及与旋转的关系.

在切换动力轴时，速度关系和工作条件可能不同. 在反向功率路径或作为速度提升装置前，先施加标称减速器, 确认. 将轴端的图片组合不构成配置图或批准的操作说明.

选择独立单元或集成齿轮电机.

T系列展示时已准备好连接电机或其他电源. 上游电机的数量可以单独安排，但需要额外的空间和支撑.

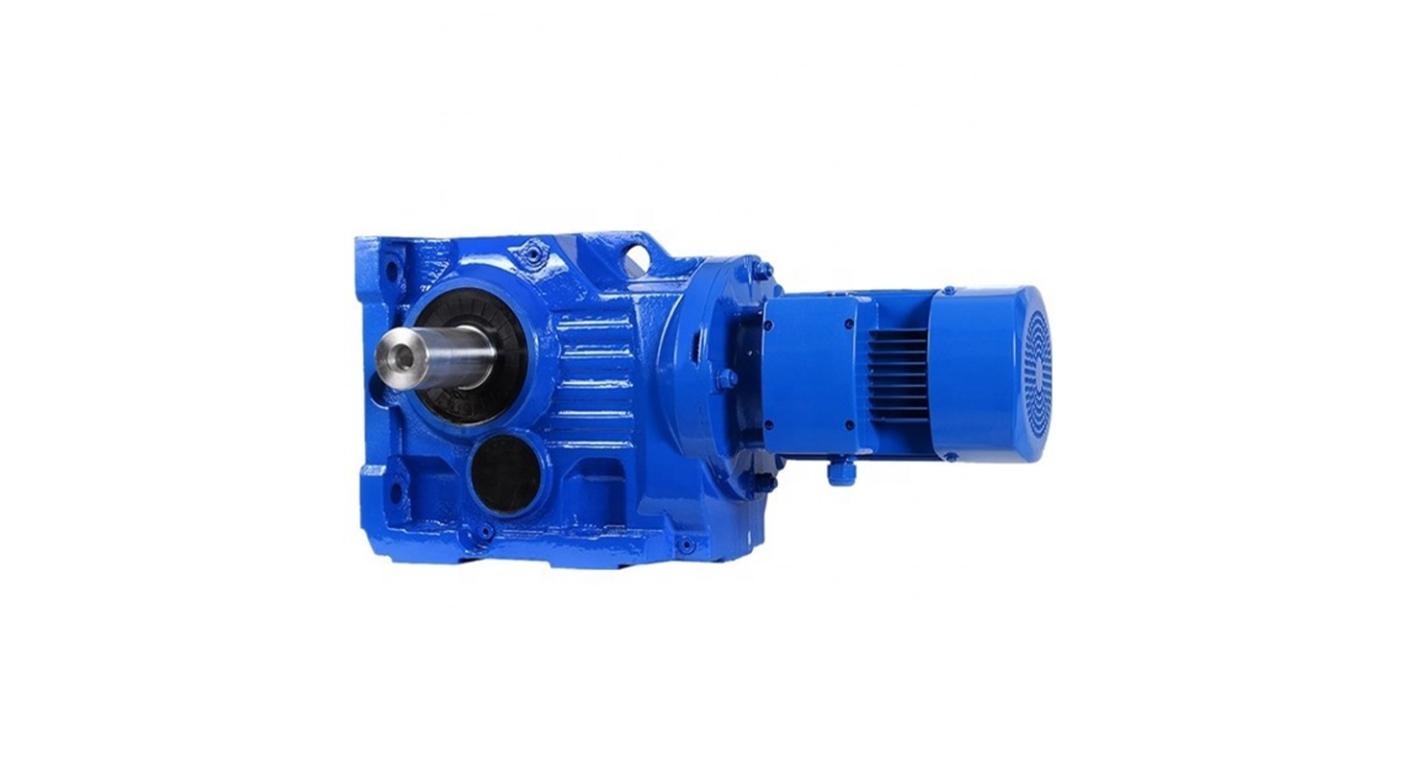

明艺的 K系列螺旋斜齿轮电机 是一个集成硬盘, 它整合了螺旋齿轮和斜齿轮的功能. 当需要全齿轮电机系统时，提供另一种减速方法和垂直动力路径.

在较大型模块化工业配置的情况下, 明艺的 B系列变速箱 提供圆柱形和螺旋斜齿轮, 具有多种输入和输出连接. 要研究它的真实结构，而不是“种植”小屋, 从外观来看，T系列设计. 电机适配器, 轴连接, 安装参考和减排布置应符合项目要求.

确保把共享硬盘的所有分支添加到你的账户.

如果拟议设计包含多个机构, 描述速度, 工作扭矩及各机构的操作顺序. 确保所选变速箱适合这些; 若干可见轴不构成自由功率分配函数.

输入功率应能满足同时需求和传输损耗. 下游有多个支线，由一个上游竖井段服务，另一个竖井段仅服务下游一个分支. 不要对所有连接施加相同的扭矩, 复查载重路径.

此外, 机械连接并不保证工作点的正确同步. 相对运动可能由联结器间隙引起, 轴的扭转, 齿轮中的反弹, 以及驱动机制中的其他差异. 如果时间至关重要, 指定允许的相位误差, 并检查整个组件, 包括轴长和结构支撑

要确定整个传动装置的总齿比，请使用所有部件的齿轮比.

如果还原阶段是级联的，则它们的比例会级联. 例如：, 上游10:1个减速器和一个下游2个:1个斜面阶段可使整体减少20:1. 名义最终转速为72转/分钟，输入为1,440转/分钟.

该转速并不代表任一阶段的扭矩容量. 下游单元应承受的扭矩必须是上游在减速后能够输出的扭矩，并且每个联轴器或轴必须在其运行速度下进行测试. 考虑扭矩和传输功率的损失.

减速器传动器导向器 明艺提供的建议有助于讨论所需的速度和载荷. 检查可用的比值是否与机器目标比兼容, 然后检查允许的输入速度, 启动负载, 每个比例的逆转与关税.

连接应在不导致变速箱过载的情况下进行.

虽然紧凑的斜角缩小器不应成为长传动轴的最终归宿, 把变速箱挂在机头或发动机舱里不是个好主意吗? 确定轴承, 联轴器和安装结构受轴重及外部径向和/或轴向载荷影响. 提供载荷位置以及力值.

变速箱基础需要保持必要的对齐. 确认特征和安装位置，而不是依赖螺栓将框架拉入定位, 如果是错的话. 连接设计中还必须预留适当的热运动余量和安装时所需的公差.

检查 润滑和安装说明 具体方向和模型提供. 拆除护卫以便检查, 石油服务 (如适用), 并且应在布局中包含耦合件的拆除. 最小的安装范围并不总是最实用的服务安排.

释放机架前, 批准安排.

附上一张包含所有必要信息的明烨图纸: 期望的功率流, 轴, 比例, 旋转点, 分支载荷与安装情况. 区分题目中给出的信息和你假设的内容. 在确定机器结构之前，先询问拟议的设定及其差异.

该场地规定了制造和尺寸检验能力，适用的检查取决于产品. 建立接口验证和测试运行 (如果需要) 选定的议会. 尺寸一致性不决定分支的时间、装载时的行为或机器的停止功能.

当连接和操作条件同时被指定时, 布局问题将通过斜面缩减器解决. 清晰的布置图是一份明确的文件，将对九十度变速的一般需求转化为所有工程驱动, 采购和组装团队可以持续参考.

常见问题解答

问题1. 用斜角减小器时，输出处总是慢吗?

不. 单位改变方向但速度不减 1:1. 检查输入轴和实际连接比.

问题2. 有没有可以使用的输入通道?

不要这样假设. 要求供应商确认允许的传动轴, 速度比, 润滑要求与装置额定.

问题3. 多输出轴端是否等于多个输出扭矩?

不. 内部载荷路径和轴连接需要复查. 在分配动力给各个机构前，检查各个机构及其组合机构的负载限制.

问4. 机械驱动的输出会100%保持同步吗?

不是自动的. 相对位置可能因轴扭转而变化, 反弹, 联结间隙, 等等. 表示整个组装所需的时间.

问题5. 是斜面缩减器固定装置吗?

不要以为断电时它会保留负载. 如果需要克制, 说明并检查正确的刹车或其他固定方式.
