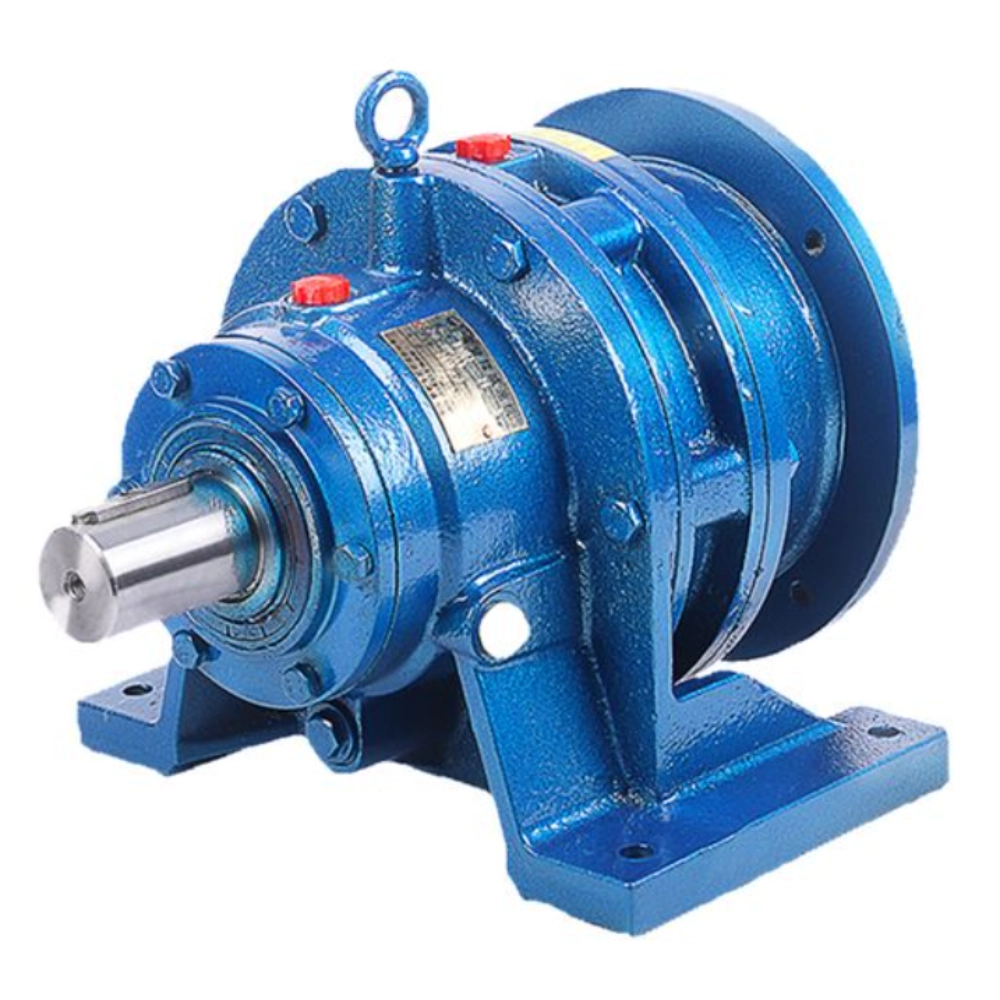

BWD系列行星旋形缩减器
行星式回旋减速器结合了行星传动和回旋运动，实现了可控的速度减速和稳定的扭矩输出. 偏心机构驱动圆盘，形成连续的滚动接触, 这有助于减少运行中的振动. 其结构支持在紧凑尺寸内实现高减速比，同时保持稳定性能. 同时, 内部设计将载荷分散到多个接触点, 使系统在连续机械环境中能够在不同负载条件下平稳运行.
产品特点
所有行星旋形减速器旋转装置可分为三部分:输入部分,减速部分和输出部分.
输入轴上的位错装置配备了180°C的双偏心套筒,偏心套筒上配备两个滚珠轴承,H型两旋翼齿轮中心孔的形成是转臂轴承滚道上的偏心套筒,以及由环形齿轮和针齿轮啮合的环,减少牙齿啮合机制的形成，减少了不良的牙齿形成,(以减少摩擦,减速器比例较小,齿轮组上的带针齿的针).
当输入轴带有偏心套筒旋转一周时,由于环形齿轮齿形曲线特性，并受制于齿轮齿上的针,旋风齿轮的运动既是飞机运动的旋转，也是旋转,输入轴需制作一周,偏心袖也改变了一周,在大齿差减小附近，会获得反方向的旋形齿轮, 然后借助 pf W 输出机制,旋风齿轮在低速运动时通过销轴旋转,传递至输出轴,可实现低输出速度.
用于高比传动系统的行星旋风减速器
行星式回旋减速器通过K-H-V行星传动结构实现受控的减速和稳定的扭矩输出. 它采用双偏心机构驱动圆盘, 它们与针齿轮环啮合形成差别齿啮合. 该结构支持平稳运动，并在连续运行时保持稳定的传输性能.
用于稳定运动控制的环形行星结构
- 双偏心套筒实现连续轨道运动
- 差别牙网支持高减宽比
- 多点接触改善负载分布
- 紧凑结构支持有限空间内的安装
传动过程始于输入轴旋转偏心套筒. 这种运动驱动圆盘同时进行旋转和旋转. 同时, 这些盘子与针齿轮环啮合, 产生一种差速运动，降低速度但增加扭矩. 该机制使减速器在紧凑结构内实现较大的减量比.
随着旋转的持续, 有几颗牙齿仍然保持接触, 这有助于将负载均匀分布在系统各处. 这减少了单个部件的应力，并在变化的负载条件下保持扭矩输出的稳定. 此外, 旋翼盘与销齿轮环之间的滚动接触有助于减少摩擦，支持平稳的操作.
封闭的外壳保护内部部件，同时保持稳定的润滑条件. 该结构支持在较长的运行周期内保持稳定的运动. 行星式回旋缩器在需要紧凑尺寸的系统中表现良好, 稳定的传输, 以及高减速性能.
技术规格
行业应用
-
橡胶与塑料机械
挤出机, 调音台, 日历, 加工线 -
采矿与重工业
破碎机, 馈水器, 工厂, 重型输送机 -
混合与搅拌设备
调音台, 煽动者, 搅拌机, 工业处理器 -
输送系统
传送带, 滚筒输送机, 传输系统, 物料搬运
